治理VOCs的RTO焚烧炉及余热利用技术

发布时间：2018-01-01 22:28:00 点击：

以蜂窝陶瓷蓄热体为核心材料制成的蓄热式热力氧化RTO焚烧炉系统，经“蓄热—放热—清扫”过程，实现使工业生产过程中排放的可挥发性有机化合物VOCs的无害化燃烧，使VOCs的排放达到行业排放法规要求。利用燃烧产生的余热，经余热锅炉和汽轮发电系统发电，或直接生产蒸汽或热水，达到节能和环保的目的。系统VOCs的脱除率大于95%，能量回收率高于90%。

【适用范围】用于石油、化工、农药等行业

典型案例

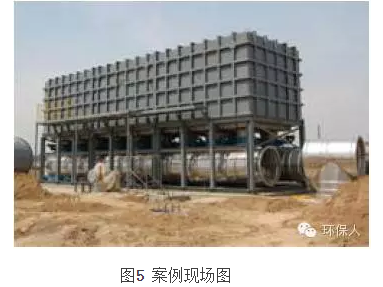

【案例名称】100000Nm3/h顺酐及高热值有机废气处理工程

【项目概况】本项目于2012年6月签订建设项目合同，2012年10月完成项目设计、制造和系统集成，2013年8月完成系统安装调试。

【主要工艺原理】

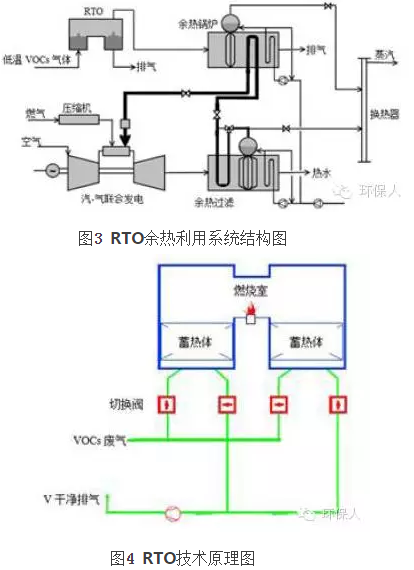

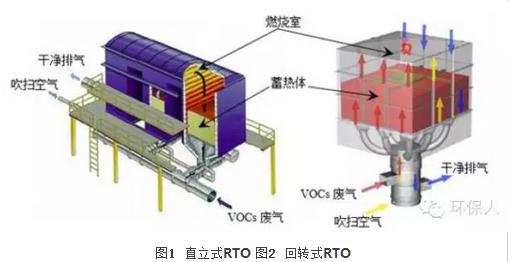

RTO焚烧炉系统主体结构为设置有蜂窝陶瓷蓄热体的蓄热室和燃烧室，为满足蓄热要求，设置有两个或多个蓄热室，每个蓄热室依次经历“蓄热-放热-清扫”程序。有机物废气VOCs氧化产生的高温气体流经低温蓄热体时，蓄热体升温“蓄热”，并把后续进入的有机废气加热到接近热氧化温度后，进入燃烧室进行热氧化，使有机物转化成CO2和H2O。

净化后的高温气体，经过另一蓄热体，与低温蓄热体进行热交换，温度下降。ECU控制系统按一定规则控制各蓄热体单元切换阀的开闭，实现蓄热体“吸热-放热”的循环切换。RTO焚烧炉系统配备合适设备可实现VOCs燃烧的余热利用。

【关键技术或设计创新特色】

采用先进的多室循环运行工艺技术;l

基于废气成分与热值大风量多室RTO焚烧炉制造工艺技术;

采用可靠的机械硬密封阀门;

降低震荡的废气分散流动技术;

高精度控制系统，SIMENSS300系统。

【主要技术指标】

本项目系统出口废气指标满足DB11/447-2007标准的要求，CO脱除率98.3%，VOCs脱除效率达到97.2%(CO入口浓度12300mg/Nm3，出口浓度209mg/Nm3;VOCs入口浓度为640mg/Nm3，出口浓度18mg/Nm3)，系统热能回收率达到95%以上。

【投资及运行效益分析】

【投资费用】

本工程总投资约1610万元。

【运行费用】

系统开始运行时用燃气着火将5个蓄热室加热，后期的热循环由废气氧化后放出的热量来维持。系统每小时产生13.5吨过热蒸汽(5MPa、350℃)，过热蒸汽驱动蒸汽机，产生动力替代了600千瓦。

【用户意见】

本项目设计制造的9室RTO焚烧炉设备，设计合理、控制精确，生产蒸汽用于600kW汽轮机驱动和乏汽并网出售，具有良好的经济效益。经检测，CO的脱除率达到了98.3%，非甲烷有机废气的脱除率达到了97.2%。系统调试运行良好，达到了设计要求。
