RTO焚烧炉、RTO、RCO专业生成厂家无锡泽川环境2022年3月14日讯 众所周知，VOCs 废气收集净化系统是指风机、风管、风阀、风罩等元素，下面我们来简要介绍下VOCs治理系统用到的风机的一些基本知识，更专业的风机曲线图等需要和风机厂商：

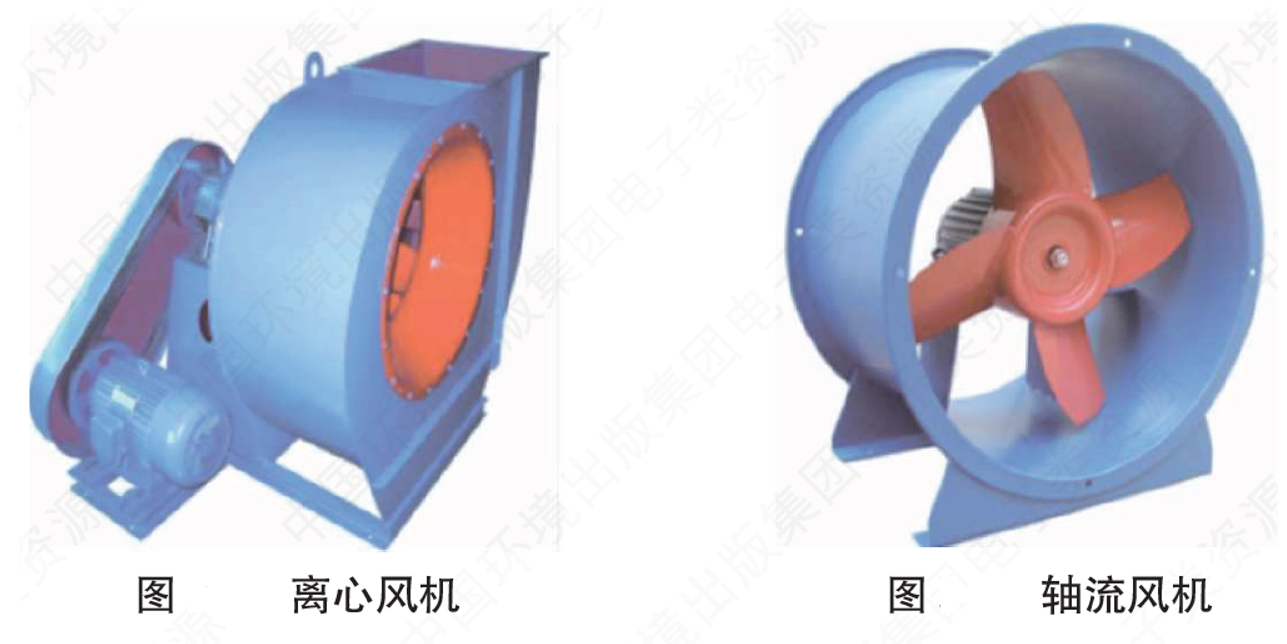

常用的工业风机类型主要有离心式、轴流式。混流风机、斜流风机、排烟风机、风机箱等其他风机均为上述两种的派生。离心风机的进、出风气流方向成90°夹角，轴流风机的进、出风气流方向是同方向，如下：
VOCs 治理设施带净化设备的，应选用离心风机，不能采用轴流风机。轴流风机仅适用于大流量和较低压头的场合。风机的主要参数有风量（m3/h）、风压（Pa）、转速（rpm）、功率（kW）、噪声（dB(A)）等。与国际标准单位不一致的参数，换算后使用。两台同型号风机并联运行，其风量并非两台风机风量之和，经验显示至多达到两台风机风量之和的80%。两台同型号风机串联运行，风量不增加，可增大风压；不同型号风机不宜串联使用，尤其是不同风量的风机不可串联使用。
附：VOCs治理系统的风机基础知识（来源于网络）
01 风机的分类
按照工作原理不同

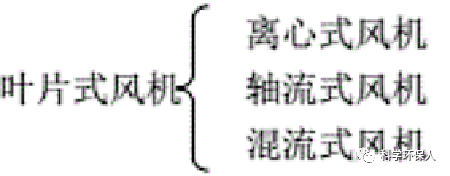

1.叶片式风机：通过叶轮旋转将能量传递给空气；
2.容积式风机：通过容积室周期性变化将能量传递给空气；
按照工作压力不同
(1)风扇 标准状态下，风机额定压力范围为p<98Pa(10 mmHz0)。此风机无机壳，又称自由风扇，常用于建筑物的通风换气。
(2)通风机设计条件下，风机额定压力范围98Pa<p<14710Pa(1500 mmHz0)一般风机均指通风机而言，也是本章所论述的风机。通风机是应用最为广泛的风机。空气污染治理、通风、空调等工程大多采用此类机。
(3)鼓风机工作压力范围为14710Pa<p<196120Pa。压力较高，是污水处理曝气工艺中常用的设备。
(4)压缩机 工作压力范围为p>196120Pa，或气体压缩比大于 3.5 的风机，如 常用的空气压缩机。

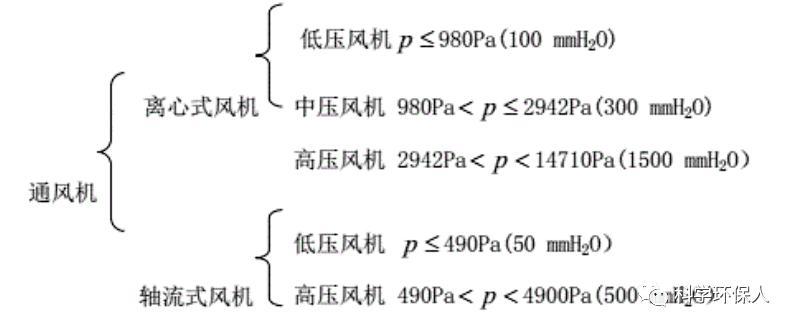

通风机分类
02
风机的结构
离心风机（与离心泵相似）
1.叶轮（风机传递能量的主要部件）：由前盘，后盘，叶片，轮毂组成；
叶片有前弯式，后弯式，径向式；
前盘有平直前盘，锥形前盘，弧形前盘；

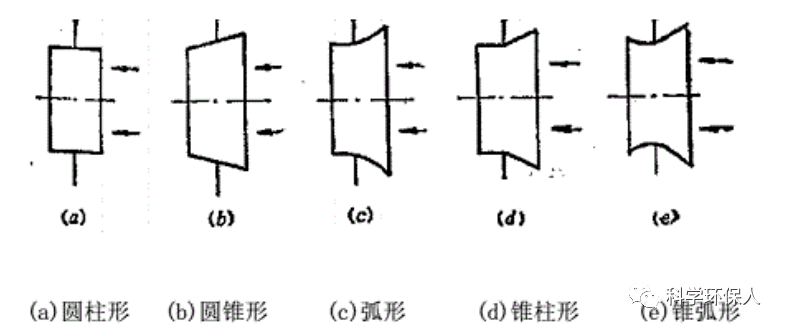

2.集流器（保证气体均匀进入入口截面）

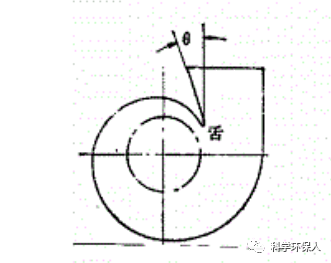

3.蜗壳（汇集叶轮出口气体并引向风机出口，将动能转化为压力能）θ（扩散角）=6°~8°；
4.进气箱

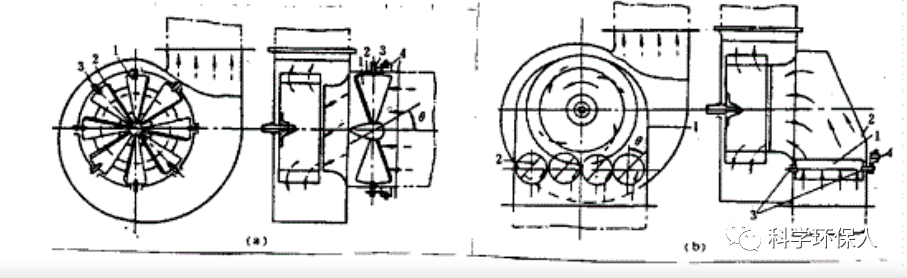

5.入口导叶
03
风机旋向及传动方式

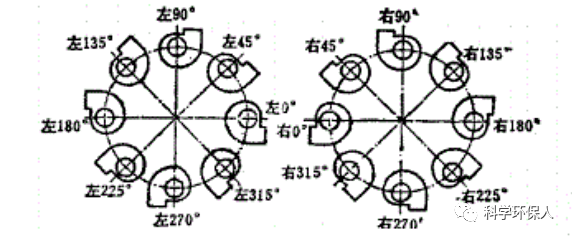

1.风机旋向
风机分为左旋和右旋，每种旋向分为8种不同出风位置，除了下图所示方向，可补充15°，30°，60°，75°，105°，120°；
常用办法：观察者站在风机电机侧；大拇指与风机电机平行，其他四指与蜗壳蜗形相重合，用到左手为左旋，用到右手为右旋，根据四指与四指水平方向的夹角判断旋转角度即可；

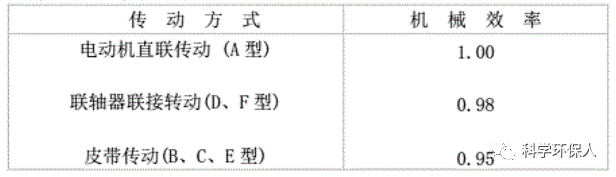

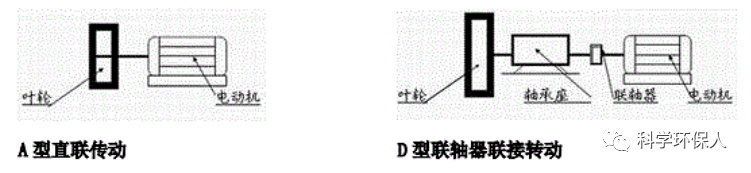

2.风机的传动方式以及机械效率
04
风机选型简化计算公式
1.电机功率P
N——轴功率；
Q——工况下气体流量；
p——气体所需全压；
0.8——风机效率，是个变数；
0.98——机械效率，根据传动方式进行变化；
P=N*K

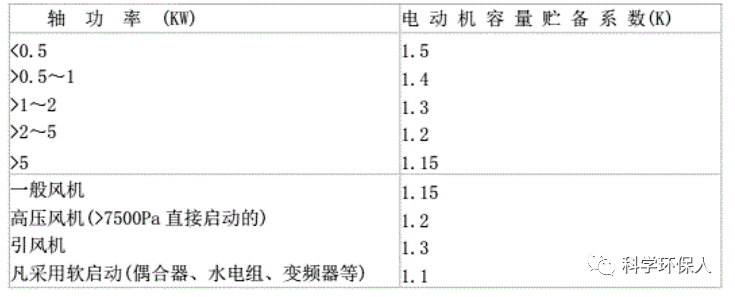

K——电机容量储备系数；
2.风机工况全压（未在标准状况下的修正）
P1，T2——工况全压，工况温度；
P2，T1——标况全压，标况温度；
B——当地大气压；
3.风机最大扭矩
550x电机功率/转速=最大扭矩（N.M）
4.风机动载荷系数；
| 转速（r/min） | 动载荷系数 |
| 2900 | 0.5 |
| 1450 | 0.25 |
| 960 | 0.175 |
| 580 | 0.0875 |
05
风机选型考量因素
离心通风机的全称包括名称、型号、机号、传动方式、旋转方向和出风口位置等六部分，一般包括用途代号、压力系数表示、比转数表示、机号等基本内容。

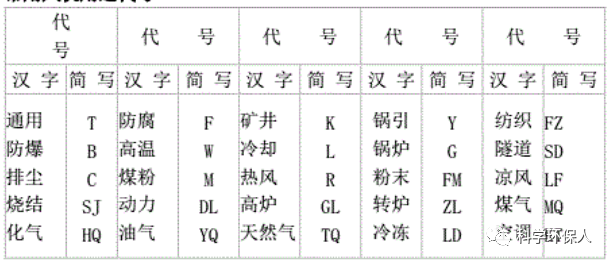

1.常用风机用途代号
2.风机常用参数和技术要求；
（1）一般引通风机：全压，流量，当地大气压，传动方式，叶轮旋向，进出口角度，输送介质，工作温度，电机型号；
（2）高温风机及其它特殊风机:全压 P=...Pa、流量 Q=..*m3/h、进口气体密度 Kg/m3、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度 T=.....℃、瞬时最高温度 T=...℃、进口气体密度口Kg/m3、当地大气压(或当地海拨高度)、含尘浓度、风机调节门、电动机型号、进出口膨胀节、整体底座、液力偶合器(或变频器、液体电阻启动器)、稀油站、慢转装置、执行器、启动柜、控制柜....等。
总而言之：风机选型需要核算出需要风机克服的管道损失和系统流量，并考虑气体的条件参数，综合考虑进行选型；
