RTO之VOCs深冷冷凝回收工艺专题 |基本原理（一）：机械压缩制冷

发布时间：2018-05-13 23:07:00 点击：

RTO专业制造商无锡泽川环境2018年5月13日讯   VOCs 治理系统采用的冷凝技术，是在不同结构的换热器中，将VOCs 有机气体与通过不同方法制取得到的冷负荷进行换热，降低有机气体的温度，使有机气体在低温下产生相变，从气态到液态，得到液态回收物。我们所说的不同冷凝方法，主要指取得冷负荷的不同的方法。

常用的方法主要有机械制冷、液氮制冷，运用较多的是机械制冷方法，液氮制冷方法因成本方面原因，目前运用推广速度受到影响。其他制冷方法还有膨胀制冷、余热制冷，但VOCs 的排放工况不大适应这两种方法的运行工况，因此膨胀制冷和余热制冷方法的推广受到限制。在VOCs治理方法中还有一种称为“压缩冷凝”的方法，实际属于“机械制冷”与加压结合的方法，也由于VOCs 排放工况的原因，推广难度很大。

机械制冷

工作原理是热力学第二定律。它是通过消耗机械能改变制冷剂的状态，在制冷剂循环状态变化过程，将热量从温度低的环境（或物体）传递（转换）给温度高的物体（或物质），从而使温度高的物质（如有机气体）减低温度，相态发生变化（从气态变为液态），达到将VOCs 气体（如油气或其他气态有机物）变为液态，实现净化或回收的目的。机械制冷的主要配置为“四大件”，即，制冷压缩机、蒸发器、节流器（膨胀阀或毛细管）、冷凝器（有风冷和水冷）机械制冷，也称为循环制冷，是指制冷剂循环过程制取冷负荷。

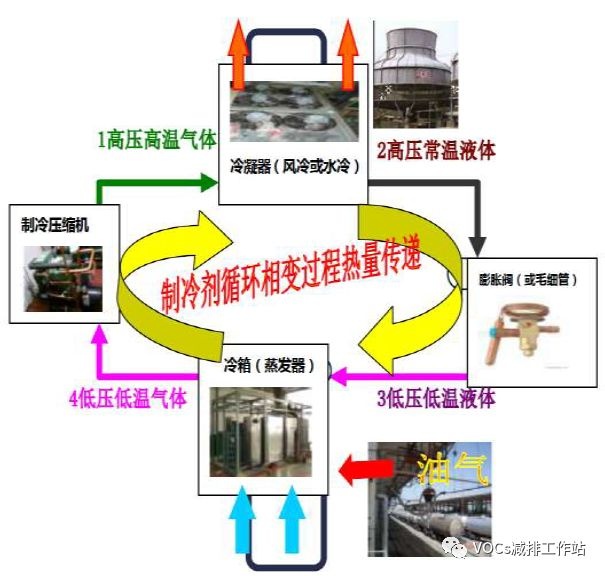

基本原理就是循环图，如下：

在VOCs 治理系统（包括油气回收系统）中，“四大件”及原理示意图：
