建议涂装车间废气处理方案采用沸石吸附+RTO处理工艺

发布时间：2018-04-08 22:37:00 点击：

沸石吸附+RTO处理工艺核心装置介绍

疏水性沸石：其为硅铝碱氢氧化合物，是由无数个四面体以三度空间所组成，藉由SiO2和AlO2来连接，其中心组成是铝原子和硅原子，四周则有氧原子连接（AlSiO4）。键结后的沸石会形成不同形状的孔隙。

蓄热式燃烧炉（RTO）：利用高温氧化原理，将含挥发性有机物的废气在足够温度以及反应时间的条件下，经由燃烧过程而分解成CO2和H2O。

沸石吸附+RTO处理工艺系统原理

含挥发性有机物的废气通过空气过滤器等预处理后，再经过疏水性沸石浓缩转轮，废气中的VOCs能被有效吸附于沸石中，达到去除的目的。经过沸石转轮吸附后的净化气体，直接通过烟囱达标排放到大气中。

沸石浓缩转轮分为三个区：吸附区、脱附区和冷却区。沸石转轮以每小时1-6转的速度持续旋转，与此同时将吸附的挥发性有机物传送到转轮的脱附区。在脱附区中利用小股加热气体（180-220℃）将挥发性有机物进行脱附。脱附后的沸石转轮旋转到冷却区，经冷却后旋转至脱附区，持续吸附挥发性有机气体。

脱附后的浓缩有机废气送到RTO燃烧炉进行燃烧，转化成水和二氧化碳后排放到大气中。利用热交换将燃烧产生的热量用来预热脱附用气体，并提供废气在燃烧炉燃烧前的预热，使系统达到节能的功效。

沸石吸附+RTO处理工艺流程

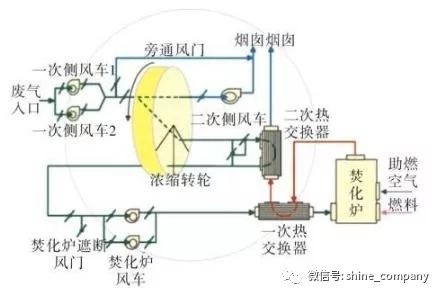

沸石转轮+RTO处理工艺流程见图3。
