VOCs治理|TAR和RTO焚烧炉之间的较量

发布时间:2018-01-01 22:23:00 点击:

TAR和RTO焚烧炉均为废气焚烧供热装置,在VOCs治理方面二者的区别何在?

TAR和RTO对比

一、相同点

TAR和RTO焚烧炉均为废气焚烧供热装置,将烘干炉内有机废气燃烧净化,最后排空,以达到环保要求。

二、不同点

工艺流程:

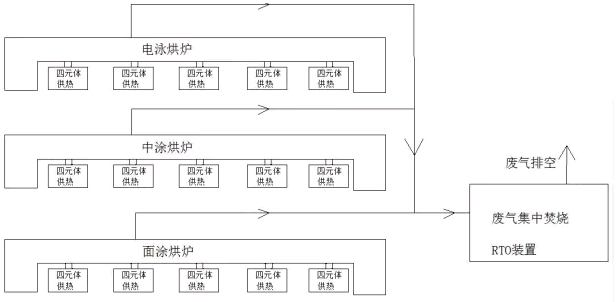

RTO系统:

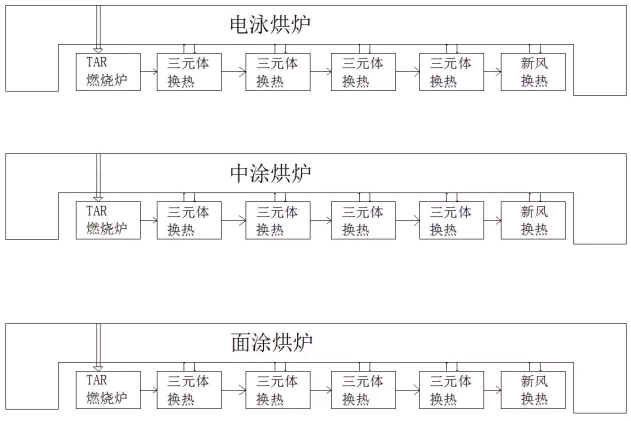

TAR系统:

说明:

四元体包括燃烧、换热、过滤、送风

三元体包括换热、过滤、送风


RTO焚烧炉

即,蓄热式热氧化器RTO焚烧炉,采用热氧化法处理中低浓度的有机废气,用陶瓷蓄热床换热器回收热量,蓄热床通过换向阀交替换向,将由燃烧室出来的高温气体热量蓄留,并预热进入蓄热床的有机废气,至一定温度(≥760℃),致使有机废气在燃烧室发生氧化反应,生成二氧化碳和水,得到净化,排空。

每条烘干室各工艺温度段,由多套带燃烧机的四元体热风炉单独供热,然后3条烘干室的废气集中到RTO焚烧炉焚烧,然后直接排空,排空废气温度较高。

TAR:

烘干室有机废气经引风机送入到焚烧炉预热器进行热交换,升温到350℃以上,经特制的混合通道进入炉堂火焰区进一步升温,在650~760℃温度下,废气中有机成份分解,烟气经排烟风机引至热交换器进行热交换后,再经烟气循环换热装置、新风换热器进行换热,向烘干室保温区或两端风幕换热,换热后废气最后排空。

每条烘干室设一台大风量焚烧炉,焚烧烘干室废气,后拖多台高温烟气换热三元体,给加热段供热,再拖一台新风换热器,换热新风送至风幕两端,并作为烘干室的负压补充,构成一套完整的烘干供热系统。经过多台三元体换热后,排空废气温度较低,节能。

小结:

1、 流程上:

RTO焚烧炉系统是三个烘炉废气集中送至蓄热式RTO焚烧炉焚烧,直接排空,废气排空温度较高。烘干室供热由四元体单独提供。

TAR系统是每条烘干室设一个焚烧炉,有机废气通过焚烧后,经过多个三元体换热后,最终排空废气温度较低,余热充分利用,节能。烘干室供热由三元体换热提供。

2、 成本上:

RTO焚烧炉通过多台四元体给烘干炉供热,TAR是通过多台三元体换热,其中四元体比三元体多一燃烧装置,成本高。另外,TAR比RTO多两台焚烧炉,总体折算后,总价差不多。
