卧式RTO焚烧炉技术说明

发布时间:2017-12-14 21:22:00 点击:

 一、前言


废气焚烧炉分直燃式(TO)和蓄热式(RTO)两种。直燃式焚烧炉是将生产过程中产生的有机废气引入到废气焚烧炉中,在燃烧机的火焰中有机废气被氧化为对环境无害的物质,再行排放。这种焚烧炉炉膛没有蓄热材料(蜂窝陶瓷),所以这种废气焚烧炉的能耗比较大。

   RTO焚烧炉是在炉膛中布置了一定数量蓄热材料(蜂窝陶瓷),当蜂窝陶瓷到达炽热状态时,在燃烧机不点火情况下,也能将废气点着火燃烧,因此RTO焚烧炉很节能。

当前国际上最先进的废气焚烧炉为双塔式RTO,多塔式与单塔转盘式RTO焚烧炉,其蜂窝陶瓷是布置在炉膛与废气室之间。其最大缺点是:第一,炉子结构复杂与庞大,造价很高;第二,这种焚烧炉的蜂窝陶瓷上下层温度差比较大,造成下层蜂窝陶瓷很容易粘堵,这是一个非常致命缺陷,诸如,当蜂窝陶瓷出现粘堵以后,焚烧炉燃料消耗马上升高,焚烧炉安全性马上降低等等;至今仍找不到有效解决方法。第三,安装费用比较高;第四,焚烧炉维护难度大,维护费用很高。特别是拆卸蜂窝陶瓷需要人工很多,并且蜂窝陶瓷破损率很高,造成维护费用很高等等。

卧式RTO废气焚烧炉对双塔式,多塔式RTO与单塔转盘式RTO焚烧炉的改进,具有结构简单,造价低许多;、特殊的设计使卧式RTO焚烧炉蜂窝陶瓷绝对不会出现黏堵问题,所以更加节能,安全性更加好等优点,并且其功能,除了可以处理有机废气之外,还可以同时处理有机废液(包含含酚废水等)特殊功能,这是双塔式,多塔式RTO与单塔转盘式RTO焚烧炉所不具备的功能。

二、设备构成

1、卧式RTO焚烧炉燃烧室:

卧式RTO焚烧炉燃烧室中的蜂窝陶瓷是布置在炉膛底座上,第一、生产过程中炉膛的温度高达800—950℃(对于危废焚烧炉可以高达1150℃以上,并可以采用二次焚烧处理方式,保证排放尾气除了符合国家环保规定之外,排出尾气也没有气味,这种二次处理方式,是双塔式,多塔式RTO与单塔转盘式RTO焚烧炉所没有的,所以其环保性能与安全性能更加好。

当蜂窝陶瓷处在炽热状态时,即使燃烧机不在点火,它也能起到火源作用,将有机废气点燃燃烧(由于蜂窝陶瓷是多孔材料,具有很大的表面积,所以具有点火和连续燃烧功能),只要有机废气的供给是充分的,这一过程就可以不停地进行下去,因此卧式RTO焚烧炉非常节能。


2、热交换器:

热油、热风、热水热交换器:它连接在RTO燃烧室后部,将RTO燃烧室热量回收,这些热量返回给生产线用热设备使用。

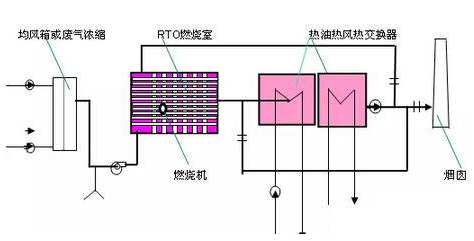

三、工艺流程图

四、卧式RTO焚烧炉主要特点


1、卧式RTO焚烧炉蜂窝陶瓷绝对不会出现黏堵问题,所以更加节能,安全性更加好等优点

2、安装非常简单,维护费用非常低,每次停炉时,操作者由专用维修通道进入炉膛内部,用压缩空气吹吹蜂窝陶瓷就可以。不会出现双塔式,多塔式RTO与单塔转盘式RTO焚烧炉维护难度高,每次拆开炉膛都需要更换相当数量蜂窝陶瓷,费用很高问题

3、卧式RTO焚烧炉结构简单,造价比双塔式RTO和单塔旋转式RTO焚烧炉低很多;

4、功能更加多,用途更加广泛。如具有如可以处理废液,可以对尾气进行二次处理,具有处理危废工业废弃物功能等,这些都是双塔式多塔式RTO与单塔转盘式RTO焚烧炉所不具有的。
