RTO系统中烟囱防腐及内衬材料

发布时间：2022-07-14 08:47:00 点击：

烟囱的腐蚀主要发生在烟囱内部烟道、采样平台与烟囱外壁的连接处、以及烟囱的焊接处等部位。

首先，要弄清楚烟道为什么会容易发生腐蚀，主要原因还是与烟囱所排放的气体有关，一般需要排放的气体温度都会比环境温度要高，而烟气在通过烟囱排放的过程中温度就会不断地降低，排放气体中的水汽就容易结露，附于烟囱内壁上，在长期的使用过程中容易发生腐蚀，由于排放的气体中可能会含有硫，氮等元素，在经过高温之后就会生成二氧化硫，氮氧化物等物质，虽然废气在到达烟囱之前已经经历了一系列的处理，但是还会有少量剩余的二氧化硫及氮氧化物等物质混在烟气中，与烟气中冷凝出的水分混合形成酸性溶液，更加容易加快烟囱的腐蚀。在应对此种情况中，常用的措施是在钢烟囱内设置防腐内衬，避免烟气与烟囱的直接接触，从而达到防腐蚀的目的。

平台与烟囱连接处以及烟囱有焊缝的部位易腐蚀主要原因是焊接后对焊缝的处理不够完善，焊接符合要求之后，应对焊缝进行打磨，由于烟囱外部以及检修平台不与废气直接接触，因此外部防腐通过刷漆的方法就能实现。在涂刷油漆之前，应对表面进行除锈，喷漆时对焊缝的部位多加留意。在设备安装完成之后，应对在运输和安装过程中由于磕碰掉漆的部位进行补漆。

当然烟囱易发生腐蚀，一方面与介质有关，另一方面与烟囱本身材质也有着直接的关系。在考虑防腐时，可以采用本身耐腐蚀性较强的材料，比如采用玻璃钢、合金钢等。

在应对烟囱防腐的内衬材料中，常用的有硼硅酸盐玻璃泡沫砖、玻璃鳞片树脂涂料、呋喃胶泥、OM涂料等。

硼硅酸盐玻璃泡沫砖是以硼酸玻璃为基础制成的，具有封闭微孔的结构，能阻止烟气、酸冷凝物和水分的渗透，并且本身化学活性较低，不宜与其他物质放生反应，可以有效起到防腐蚀的作用。另外使用此种材料作内衬还具有  质量轻；易施工；可耐受390～516℃的高温，耐热性好，同时也是极好的隔热材料，使用在钢制烟囱中时可以省去隔热层，而且不用单独设置加固和支撑件，这种泡沫块可直接粘贴在钢板表面，无需锚固。

呋喃胶泥，同样是一种树脂材料，耐热性好、粘结强度高，是耐酸耐碱的理想粘结剂，能抵抗有机溶剂的腐蚀，在环氧树脂、酚醛等树脂材料不适用的场合，呋喃胶泥同样可以胜任。例如可以使用在有氢氟酸腐蚀的环境中。主要优点除了耐腐蚀性外，还有快速固化性，并且在-5到10℃环境下同压根可以正常固化。

3、玻璃鳞片树脂涂料

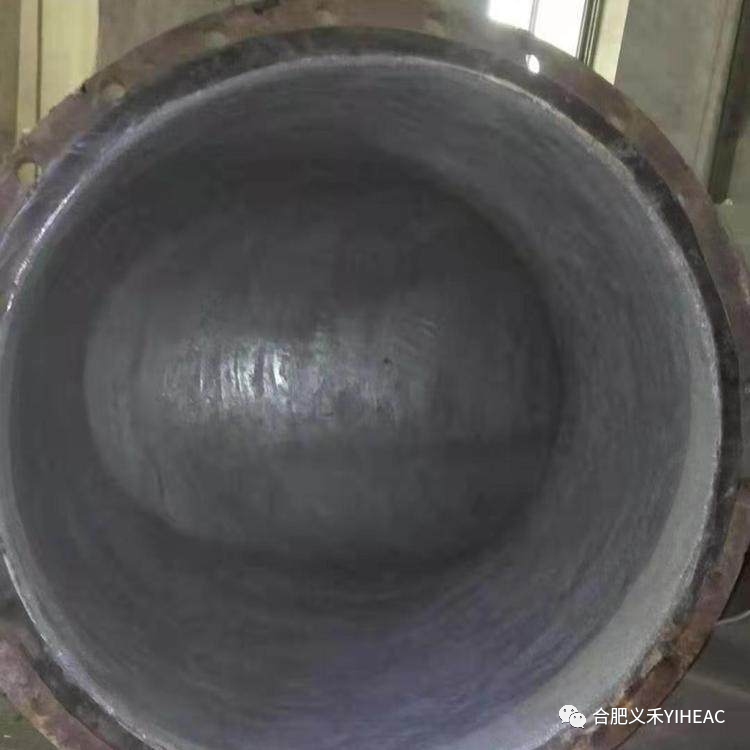

玻璃鳞片树脂涂料是一种高耐蚀耐温材料，将经过处理的鳞片状玻璃以重叠排列的方式填充在乙烯基酯树脂中，因此有较好的抗渗透性和耐腐蚀性。还具有耐水解性、具有较高的耐热性和耐寒性，在温度有骤变的情况下，依然有较好的表现。最为常用的是VEGF鳞片涂料，此种涂料与碳钢基体有着很高的粘结强度，因此涂层不易产生龟裂、分层或剥离，附着力和冲击强度较好，在保证耐腐蚀性的同时也能有较好的耐用性。

OM涂料是一种以高分子渗透聚合物为有效成分的高效防腐涂料，在常温下可以自干，适合没有涂料烘干设备加工厂或者施工现场等场合使用。涂料固化以后，漆膜具有很高的硬度和致密性且附着力好，对一氧化碳、二氧化硫等气体具有很好的隔绝作用。常温下在水中浸泡90天没有明显变化，并且可以在220℃的高温下长期使用；可以承受浓度为5%的稀酸（硫酸、硝酸、盐酸）以及30%硫酸的侵蚀，具有很强的防腐蚀性。
