RTO之常见VOCs治理技术问题/缺陷

1

处污原理

活性炭吸附法由于前期投资较低,是目前应用最多的VOCs处理办法，是通过活性炭的自然吸附能力吸附VOCs，当吸附饱和后，活性炭脱附再生或交给专业危废公司处理。

活性炭工艺现场示意图

2

实际应用情况

运用活性炭吸附法进行VOCs处理的环保公司对其设备的除污参数，基本上都会提到此类设备的除污效率达到90%以上，但在实际除污应用过程中，除污效率达到90%以上只是理论值。而且在不同的工作环境下，其除污效率远比这个理论数值低。主要原因包括温度、工作环境湿度、水雾、酸度、灰尘及被吸附气体之间的相互作用等。例如我国南方全年湿度较大，气温较高，其活性炭实际吸附量不足实验室的50%。

3

主要问题

使用活性炭吸附法处理VOCs达标排放实际运维费用是十分高昂的，同时自然吸、脱附管理难、适用性受多种因素影响，不适合含粉尘、水汽、乳状物等废气处理，难稳定环保达标。且大量饱和后的活性炭处理更耗费巨大，该方法仅是将污染物吸附转移，如对饱和后活性炭转移过程无严格把关跟踪，则极易造成二次污染。但因前期投资少，企业自然选用较多，现虽监管难（炭箱内没有活性炭，活性炭设施过于简陋、几乎不换炭，活性炭选用与实际设计不符，使用量过少等），但环保部门终会有所行动的，存在着巨大环保风险。而且容易造假应付环保管理。（如：炭箱内没有活性炭，活性炭设施过于简陋、几乎不换炭，活性炭实际工程与设计不符，使用量过少等。）

图为广东某企业仅放少许活性炭并长期不更换、造假！

1

处污原理

低温等离子废气处理设备里的介质阻挡放电过程中，等离子体内部产生富含极高化学活性的粒子，如电子、离子、臭氧和激发态分子等。理论上有机废气与这些具有较高能量的活性基团发生反应，部分会被裂解，最终转化为二氧化碳和水等物质，从而达到净化废气的目的。

低温等离子工艺现场示意图

2

实际应用情况

国内生产的运用低温等离子体技术的治污设备，制造的环保公司对设备的除污参数，基本上都会提到这类设备的除污效率达到80%以上。大量可用于VOCs处理的低能量等离子体设备仅可用于治理油烟污染，在实际处理工业VOCs过程中，这种低温等离子体技术设备对有机废气的降解基本无效和会生成污染副产物，其降解效率较低，而VOCs的易燃性令其安全性备受关注。

3

主要问题

现大量使用的小功率低温等离子体是过去餐厨行业用于油烟处理的,其不适合VOCs处理，且生成副产物和大量的臭氧，会拉弧引燃VOCs等问题。

因为等离子体技术在短时间内对包括芳香类化合物的有机废气处理效率是很低的，主要是生成中间产物。如采用大功率等离子体在稳定的有机废气中，也要在一定的时间内才有处理效果。而对于工产源源不断高速排出的VOCs废气，其处理效率很低并会次生很多中间副产物，导致VOCs成分更复杂(这些副产物的危害性可能更大)、同时设备运行时会产生大量无用臭氧。且有机废气绝大部分是易燃、易爆的化合物。等离子体运行时的拉弧极易引爆VOCs，天津爆炸事件已令社会对其的安全性质疑，故该技术在各地被禁用已日逐增加。

某企业低温等离子设备爆炸事故现场

1

处污原理

光催化废气处理设备的技术是利用特种紫外线波段，在催化剂的作用下，将氧气催化生成臭氧和羟基自由基及负氧离子，再将VOCs分子氧化还原的一种处理方式。

光催化氧化现场示意图

2

实际应用情况

大部份应用于VOCs处理的UV光催化处理设备是引用过去除臭杀菌的技术原理，通常采用双波长紫外光管，将能量主要用于转换臭氧，用普通二氧化钛材料作为催化剂，虽除污效率号称达到80%以上。实际现在使用的UV光催化处理VOCs设备的效率均较低，在无计算技术的控制下，会大量生成臭氧和中间副产物。

3

主要问题

在UV光催化氧化技术应用中，包括UV管的波长、光催化材料、反应时间、相对湿度、灰尘颗粒物等都是处理VOCs成败的瓶颈要素。目前普遍认为光催化氧化法能够将VOCs完全降解生成无毒无害的CO2和H2O等，但是在使用中由于反应时间太短，挥发性有机物在光催化氧化反应会生成酮、醛等更恶毒的中间产物和大量的臭氧。

近年来工业城镇造成臭氧超标的其中因素就是滥用等离子体和产臭氧的UV光催化氧化设备。由于这两类设备都是试图通过将空气中的氧转变成臭氧后通过化学反应消解工业废气的技术，但因反应条件的制约，使产生的臭氧转换成自由基和负氧离子的效率极低，同时因反应时间过短，导致设备产生的大部分臭氧未能实现对VOCs处理而直接排放。

图为某企业光催化氧化法处理工艺形同摆设，灯管坏死无更换,设计纯属扯淡

1

处污原理

利用微生物对废气中的污染物进行消化代谢，实质上是一种生化分解过程，它通过附着在介质上的活性微生物来吸收有机废气，将污染物转化为无害的水、二氧化碳及其它无机盐类。

生物处理法现场示意图

2

实际应用情况

以污染物为微生物的食物来源，生物处理法包括：碳氢氧组成的各类有机物、简单有机硫化物、有机氮化物、硫化氢及氨气等无机类。要求小气量、低浓度、排气连续、废气处理容器大，虽处理过程比较环保, 但运维复杂、生物补养繁琐等原因，使生物处理法形同虚设，因其监管难，故仍比比皆是。

3

主要问题

适用性较差：仅适用于特定的污染物，且生物细菌易死亡，对易溶物和易降解污染物进行处理时，会受到一定的限制；生物因新陈代谢易堵塞；生物法所用填料的比表面积、孔隙率等直接影响反应器的生物量以及整个填充床的压降及填充床是否易堵塞问题；难实现自动控制；难以提高对各运行参数的控制能力，维护费用高和难管控故障；菌种培育困难：难筛选出高效降解各种VOCs气体的优势菌种；反应场地约束：反应装置占地面积大、反应时间较长。故生物法在应用中不乏摆设的情况。

广东某企业生物处理法处理现场图

1

处污原理

燃烧法分为蓄热式燃烧技术（RTO）和催化燃烧技术（RCO）。其原理是通过直接燃烧或者添加催化剂进行低温燃烧，利用“烧”将有机废气彻底降解为水和二氧化碳。

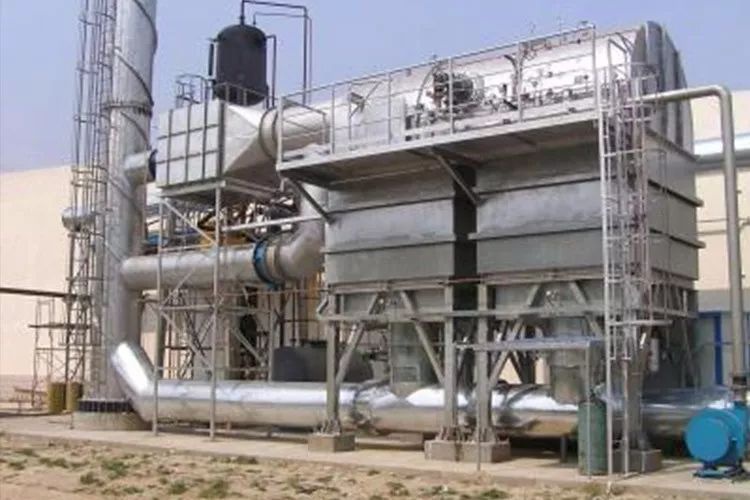

       燃烧法现场示意图

2

实际应用

燃烧法作为目前处理效率和效果相对理想的工艺，虽然它的价格相对昂贵且运行费用不低，但已被大部分专家和部分地市环境主管部门认可，甚至制定为主要治理工艺。

3

存在的主要问题

因蓄热燃烧（RTO）方式的燃烧室内温度一般不低于750度，甚至高达1000度，因此，会产生燃料型氮氧化物。氮氧化物按生成机理的不同分为三类：热力型、快速型和燃料型，其中燃料型占60%-95%。在生成燃料型NOx过程中，首先是含有氮的有机化合物或空气中的氮气经过热裂解产生N，CN，HCN和等中间产物基团，然后再氧化成NOx。经粗算，一套20万m3/h处理量的蓄热燃烧设备，其氮氧化物排放量约等于一台35t/h的燃煤流化床锅炉。

在有机废气的催化燃烧（RCO）工艺中，由于采用自来水作为水喷淋进行预处理，水中的氯离子及有机物质自带的氯离子在催化燃烧室内（200~500度）极易生成二噁英。而VOCs处理设备上均无高温高温装置用于促使二噁英的分解，因此，气体在燃烧过程中产生的二噁英将直接排放至到大气。

图为二恶英产生途径，其毒性参考分析
