三室RTO不同结构优缺点

发布时间：2020-05-06 13:11:00 点击：

RTO焚烧炉、RTO专业生成厂家无锡泽川环境2020年5月6日讯  工程上应用的三槽蓄热式废气氧化炉型结构多种多样，按换向阀与炉体的组合方式可分为整体式与分体式两种。

整体式的三槽蓄热式氧化炉其炉体与切换阀为上下结构，可根据切换阀的运动方式分为水平型、垂直型 ,旋转型。

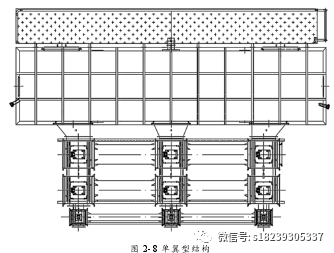

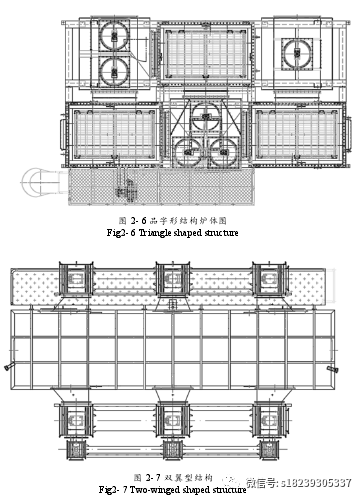

分体式结构根据切换阀与炉体的摆布位置又分为品字型结构(图2-6 )，双翼型结构(图2-7 )和单翼型结构(图2-8)。

整体式结构的炉型，炉体与换向阀的布置方式为上下结构，占地面积较小。

由图2-3可知，水平型的炉型是将进出气流通道做成一个整体结构，换向阀阀板置于气流通道内。

此种炉型适合处理大风量废气的工况。

优点在于:当需要对换向阀进行保养时，只需打开气流通道未连接风管侧的端板，就可实现对3个换向阀的检修与调整。缺点是该炉型不适合小风量的炉型，同时，此种结构易阀杆受阀板的重力作用影响，长时间使用后会有所变形，导致阀板与阀座密封性能下降，影响整个设备的净化效率。垂直型的炉型换向阀往往倒扣在炉体底部，执行器通过垂直运动实现阀门的闭合，因此较水平型炉型而言，占地面积更小。

此种结构优点是，每个切换阀是独立的，可在设备外部实现阀门的检修与更换。

缺点是安装比较不方便，需要将切换阀倒装在炉体下部，若切换阀体积大，需要借助吊装设备才能安装。分体式结构的炉型，换向阀摆放在炉体的侧边，整个设备占地面积较大。

进出气主阀大部分采用提升阀，执行器一般为安装于阀体上部垂直运动的气缸，安装维修较为方便。
